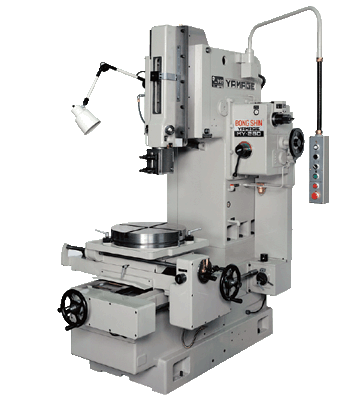

(MY-280 ) |
|
|
1. 일본 YAMAGE사와 기술제휴하여 제작되었으며 가공 정밀도와 내구성이 우수합니다.
2. 링크 시스템의 램은 절삭 가공 후 급속 복귀하므로 생산성을 높이고 강력 절삭이 가능합니다.
3. 자동 이송량을 0~0.6mm 까지 무단 변속이 되어 작업이 편리합니다.
|
| |
 |
|
ITEM |
MY-230S |
MY-230D |
MY-280 |
| 램 최대작동범위 |
230 mm |
280mm |
| 램 경사각 |
0~10° |
| 램 수직 조정 범위 |
260 mm |
| 테이블에서 램 안내면 끌까지거리 |
415 mm |
540 mm |
| 램 행정수 |
21, 40, 60, 93 spm |
| 테이블 직경 |
∮460 mm |
| 테이블 전후 이동거리 |
440 mm |
| 테이블 좌우 이동거리 |
360 mm |
| 테이블 자동이송 |
수동이송 |
무단 : 0~0.6 mm |
| 테이블에서 공구대까지거리 |
495 mm |
650 mm |
| 컬럼에서 공구대 전면까지거리 |
450 mm |
500 mm |
| 컬럼에서 테이블 중심까지거리 |
295~735 mm |
| 주축전동기 |
2.2 kw/4p |
3.7 kw/4p |
| 중량 |
2300 kg |
2500 kg |
2600 kg |
|
| |
| |
|
|
 |
|
 |
| |
|
|
| |
|
|
|
|
